Bauteile · PunktwolkenpilotPunktwolkenpilot durchsucht jeden Standpunkt auf dem Scanraster nach Ebenen, Zylindern, Trägerprofilen und Rosten. Jeder Fund bekommt eine Sicherheitsnote, wird im Rundumbild markiert und lässt sich mit einem Klick zur Region oder zum IFC-Bauteil machen. Oder andersherum: ein Klick auf das Bauteil in der Wolke genügt, und es wird angepasst und gespeichert.
Windows-Programm ohne Installation, Linux als Programmordner. Läuft komplett offline, Punktwolken verlassen den Rechner nie.
Die Erkennung braucht keine Trainingsdaten und keine Cloud. Je Standpunkt werden Ebenen per Normalen-RANSAC segmentiert, die Restpunkte per Zylinder-RANSAC mit anschließender Ausgleichung durchsucht, Träger aus Flansch und Steg gegen den Profilkatalog (IPE, HEA, HEB) geprüft und Gitterroste über Durchsicht und Dichte erkannt. Eine zweite Stufe durchsucht die Restpunkte aller Standpunkte gemeinsam; Funde mit gleicher Achse werden zusammengeführt. Die Sicherheitsnote setzt sich aus fünf Teilnoten zusammen. Aus Ihren Urteilen („kein Bauteil“, „Klasse ändern“, „übernehmen“) entsteht eine Nachkalibrierung, die als benanntes Profil für das nächste Bauwerk wiederverwendet wird.
Ein Klick auf Rohr, Träger, Stütze oder Wand: das Bauteil wird an die Punkte angepasst und als Fund gespeichert, Rohre mit Nennweite (DN), Träger mit Walzprofil (IPE, HEA, HEB).

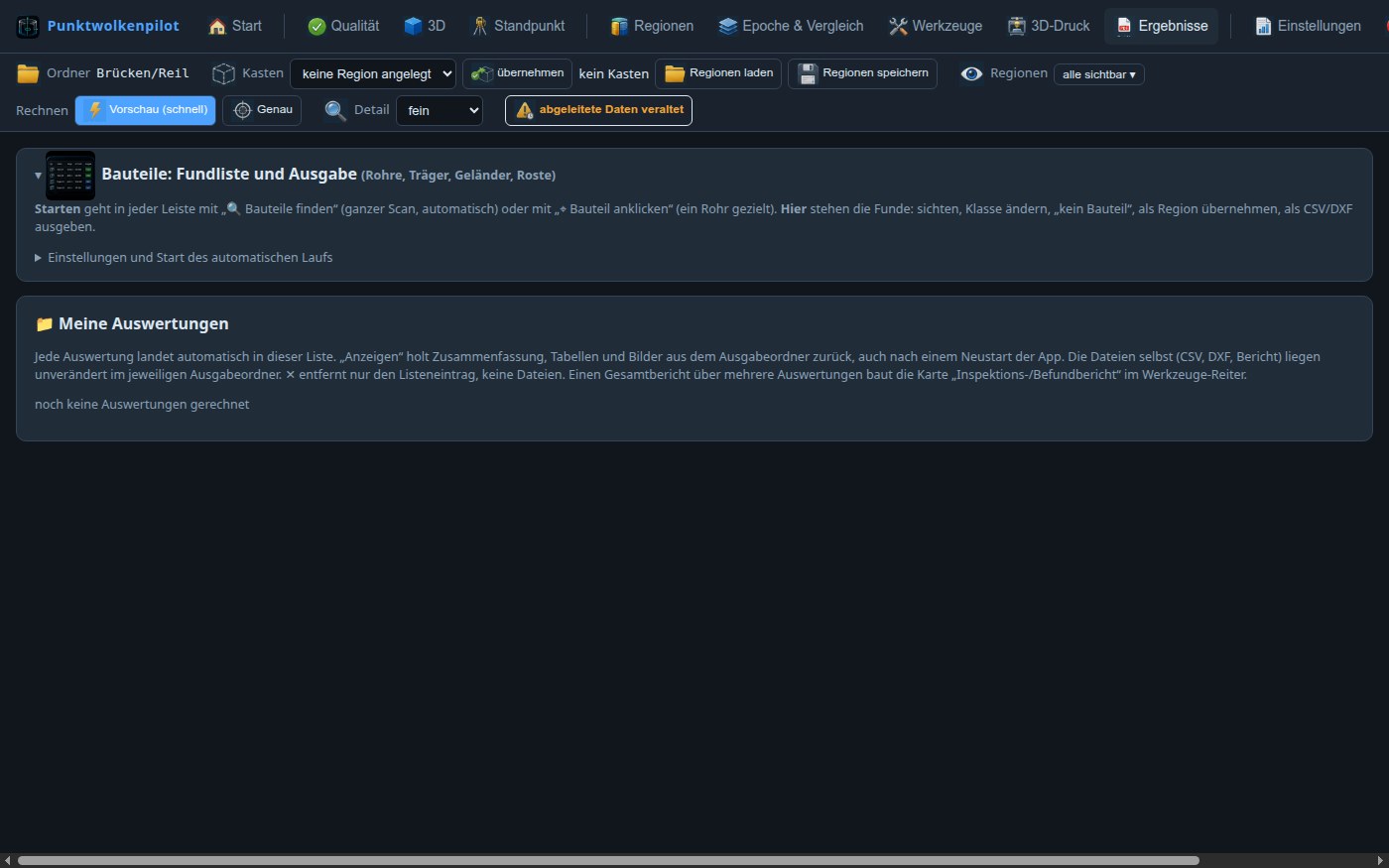

Alle Funde in einer Liste: sichten, Klasse ändern, verwerfen, als Region übernehmen; Bestandsliste als CSV, Achsen als DXF.
Zylinder mit Radius, Achse und Länge; Rohrleitungs-Isometrie mit Strängen, Nennweite, Längen sowie Bogen- und Abzweigwinkeln.
IPE, HEA, HEB aus Flansch und Steg, als Doppel-T mit Profilbezeichnung. Stützen als senkrechte Profile.
Handläufe und Pfosten als Geländer; Roste über Durchsicht und Punktdichte.
Plastisches Panorama je Scan aus dem Aufnahmeraster, Fund anklicken, echte Bildpunkte werden markiert, Ecken anklicken und Maße abgreifen.
Aus fünf Urteilen wird ein Kalibrierungsprofil; Profile anwenden, zusammenführen, exportieren, importieren.
Personen, Fahrzeuge und bewegte Objekte über Mehrstandpunkt-Konsistenz erkennen und ausblenden; Originaldaten bleiben unangetastet.
Ergebnisse: bauteile.json mit Sicherheitsnote je Fund, Bestandsliste als CSV, Achsen als DXF, Rohrleitungs-Isometrie, Übernahme als Region für Ausgleichung und Epochenvergleich, Export nach IFC4 (IfcPipeSegment, IfcBeam, IfcColumn, IfcRailing, IfcSlab).
Vermessungs- und Ingenieurbüros, Bauunternehmen, Stahl- und Metallbau, Wasserstraßen- und Bauverwaltungen, Betreiber baulicher Anlagen, Hochschulen. Eine Lizenz je Arbeitsplatz, alle Werkzeuge enthalten, Abrechnung per Rechnung, für Behörden als XRechnung.
Abhängig von Standpunktzahl und Genauigkeitsstufe. Standpunkte werden parallel gerechnet (Kerne durch drei, RAM-begrenzt); eine Grafikkarte beschleunigt Normalen und Zylindersuche.
Sie werden im Rundumbild verworfen oder umklassifiziert. Beim nächsten Lauf werden die Urteile per Geometrie-Abgleich auf die neuen Funde übertragen.
Nein, die Erkennung ist rein geometrisch. Der optionale KI-Assistent im Programm schlägt nur Werkzeuge vor und braucht einen eigenen Schlüssel.
