Aufmaß · PunktwolkenpilotAchtzehn Bau-Werkzeuge arbeiten auf derselben Wolke und liefern, was Prüfer, Planer und Werkstatt brauchen: Maßketten, Toleranzurteile, DXF für die Werkstatt und Berichte für die Akte. Jede Karte hat Pflichtfelder, eine Erklärskizze und einen Hilfeknopf je Feld.
Windows-Programm ohne Installation, Linux als Programmordner. Läuft komplett offline, Punktwolken verlassen den Rechner nie.

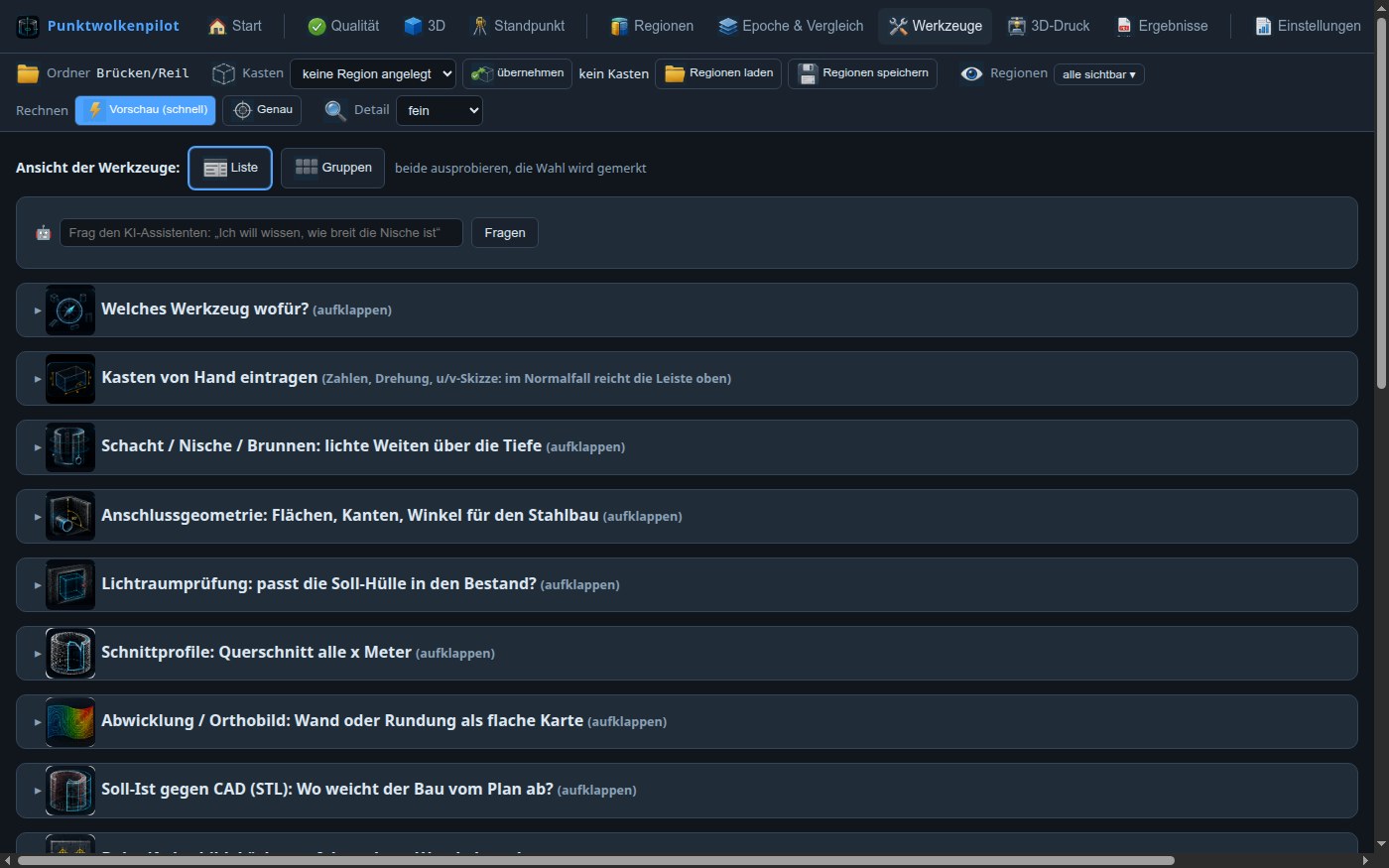

Jedes Werkzeug arbeitet mit einem Kasten in der Punktwolke, der aus einer Region übernommen oder frei aufgezogen wird, gedreht für schräge Wände. Die Koordinatenanzeige unter der Maus und der Modus „Punkt abfragen“ liefern Rechtswert, Hochwert und Höhe zu jedem Punkt. Das Ergebnis landet als Bilder, CSV, DXF und Bericht im Ausgabeordner; der Bericht-Sammler fasst einen ganzen Ordnerbaum zu einem Befundbericht zusammen. Die Werkzeuge stehen in der Oberfläche und identisch auf der Kommandozeile für Stapelläufe.
Stichmaße je Messpunktabstand gegen die gewählte Tabellenzeile, Lotabweichung, Ausweis der Überschreitungen.
Spurweite, Höhenlage, Geradheit je Station; Toleranzen nach ISO 12488-1 Klasse 1 bis 3 per Knopf.
Soll-Hülle als Rechteck, Kreis, DXF-Profil oder STL-Körper gegen die Scanpunkte: Verletzungen mit Eindringtiefe, Sicherheitsabstand, Reserve je Station.
Scan gegen STL-Modell mit Toleranzklassen, Abweichungskarte, Abwicklung und Orthobild.
Lichte Weiten je Schicht über die Tiefe, Einbauhülle, die in jeder Höhe passt, Draufsicht mit Maßketten, DXF für die Planung.
Anschlussgeometrie für Einbauten (Flächen, Lot und Gefälle in mm/m, Kanten, Winkel, Ecken je Höhe); Passstück-Generator erzeugt den Soll-Körper aus dem Aufmaß als STL und DXF.
Bohrbild auf der Ist-Wand, damit die Werkstatt auf die echte Fläche fertigt.
Stufenprüfung (Steigung, Auftritt), Spaltmaß und Dichtflächen an Toren und Drempeln, Mindestbreite und -höhe entlang eines Rettungswegs mit Engstellen.
Quer- und Längsprofile in Intervallen, Abwicklung gekrümmter Flächen mit Abweichungskarte, Höhenkoten (Wasserspiegel, Sohle, Podest).
Ergebnisse: Je Werkzeug Draufsicht und Profilbilder, CSV mit allen Werten, DXF mit Konturen und Bemaßung, Bericht; Befundbericht (HTML und Markdown) über alle Werkzeuge eines Projekts.
Vermessungs- und Ingenieurbüros, Bauunternehmen, Stahl- und Metallbau, Wasserstraßen- und Bauverwaltungen, Betreiber baulicher Anlagen, Hochschulen. Eine Lizenz je Arbeitsplatz, alle Werkzeuge enthalten, Abrechnung per Rechnung, für Behörden als XRechnung.
Nein. Alle Werkzeuge sind in jeder Lizenz enthalten, es gibt keine Module.
Ja, jedes Werkzeug ist auch ein Kommandozeilenbefehl mit denselben Parametern, geeignet für Stapelläufe und Skripte.
DIN 18202 nach Tabellenzeile und ISO 12488-1 Klasse 1 bis 3 sind hinterlegt (Höhenunterschied E nur Klasse 2). Eigene Toleranzen können jederzeit eingetragen werden.
